九工位全自动高精度超声波清洗线

一、设备名称：

设备品牌：北京宇翔

设备名：九工位自动高精度超声波清洗线

设备型号：EYG-9FB系列

超声波频率：40KHz/28KHz

超声波功率：4.8KW

加热功率：45KW

设备额定总功率：≤65KW

辅助设备总功率：≤15KW

内槽尺寸：550mm*550mm*320mm（L*W*H）

550mm*550mm*450mm（L*W*H）

整体尺寸：≈7800mm*1600mm*1500mm（L*W*H）

适用范围：批量生产等各种待洗件

产品结构：全自动非标一体化设计

二、设备工艺设计：

1、设备的控制系统集中布置：独立集成PLC控制系统，分手动、自动2种模式。手动模式有：总起、总停、超声波控制、循环过滤、加热控制、鼓泡控制、有声光故障报警系统、等控制系统。设备总输入电源380V,50Hz三相五线制。

2、设备整体设计：依据贵公司提供的最大紧固件尺寸Φ20mm*100mm，设计的九工位自动高精度超声波清洗线。

3、设备整体外形尺寸：≈7800mm*1600mm*1500mm（L*W*H）以最终设计尺寸为准。

设备内槽尺寸：550mm*550mm*320mm（L*W*H）、550mm*550mm*450mm（L*W*H）两种尺寸

4、设备额定总功率≤65KW 。超声波总功率4.8KW,加热总功率≤45KW，辅助设备总功率≤15KW。

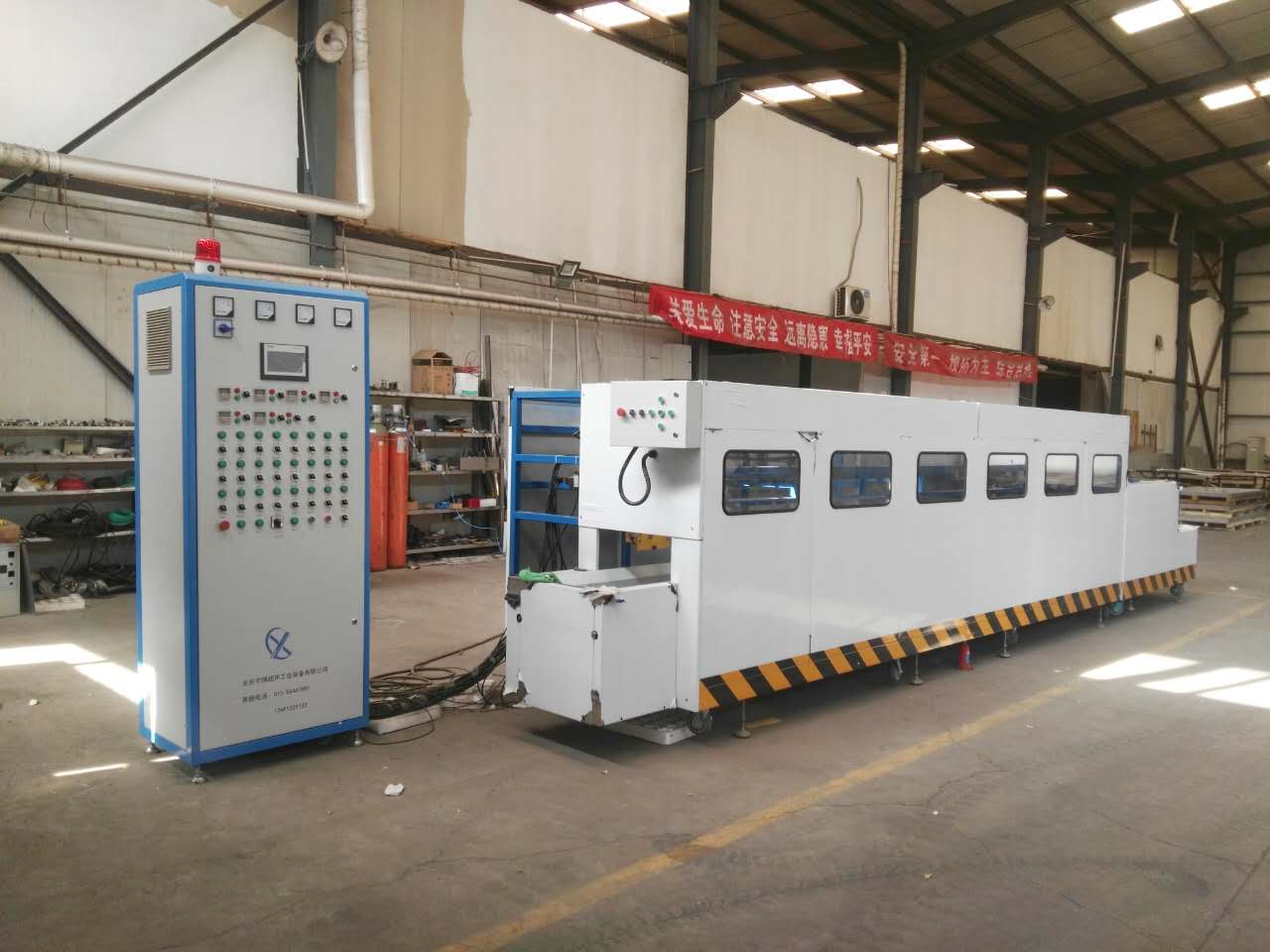

三、产品照片：
