电化学电解超声波清洗机

注：

一、设备名称：

设备名：电化学电解超声波清洗机

二、设备主要技术及规格：

1、整机外形尺寸：2856mmX1250mmX1546mm（长*宽*高）

2、整机内槽尺寸：2000mmX1000mmX1000mm（长*宽*高）

3、设备整体设计：依据贵公司提供的清洗槽内槽尺寸，设计的电化学超声波清洗机。

4、设备总输入电源380V,50Hz三相五线制。

三、各组合系统：

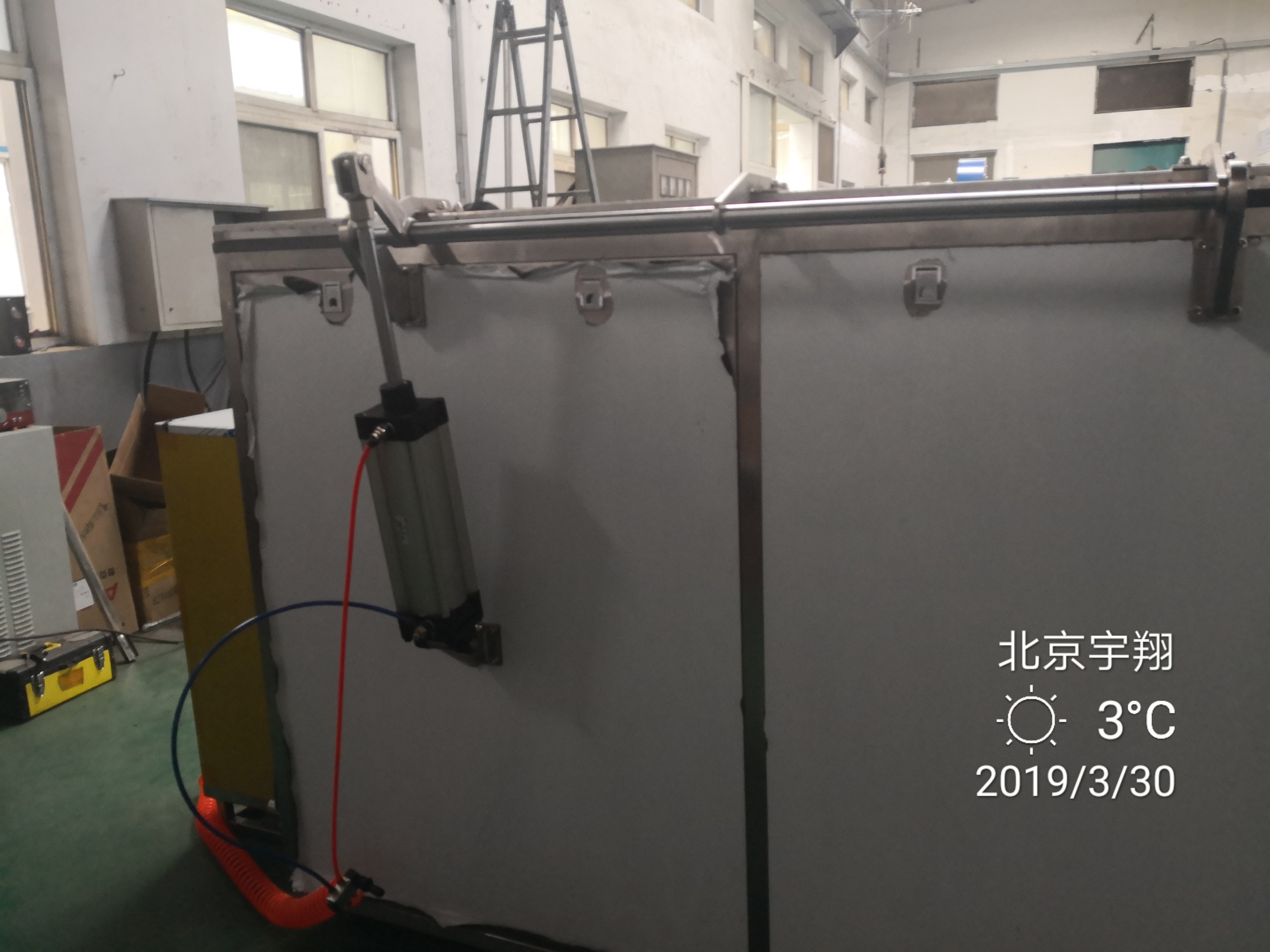

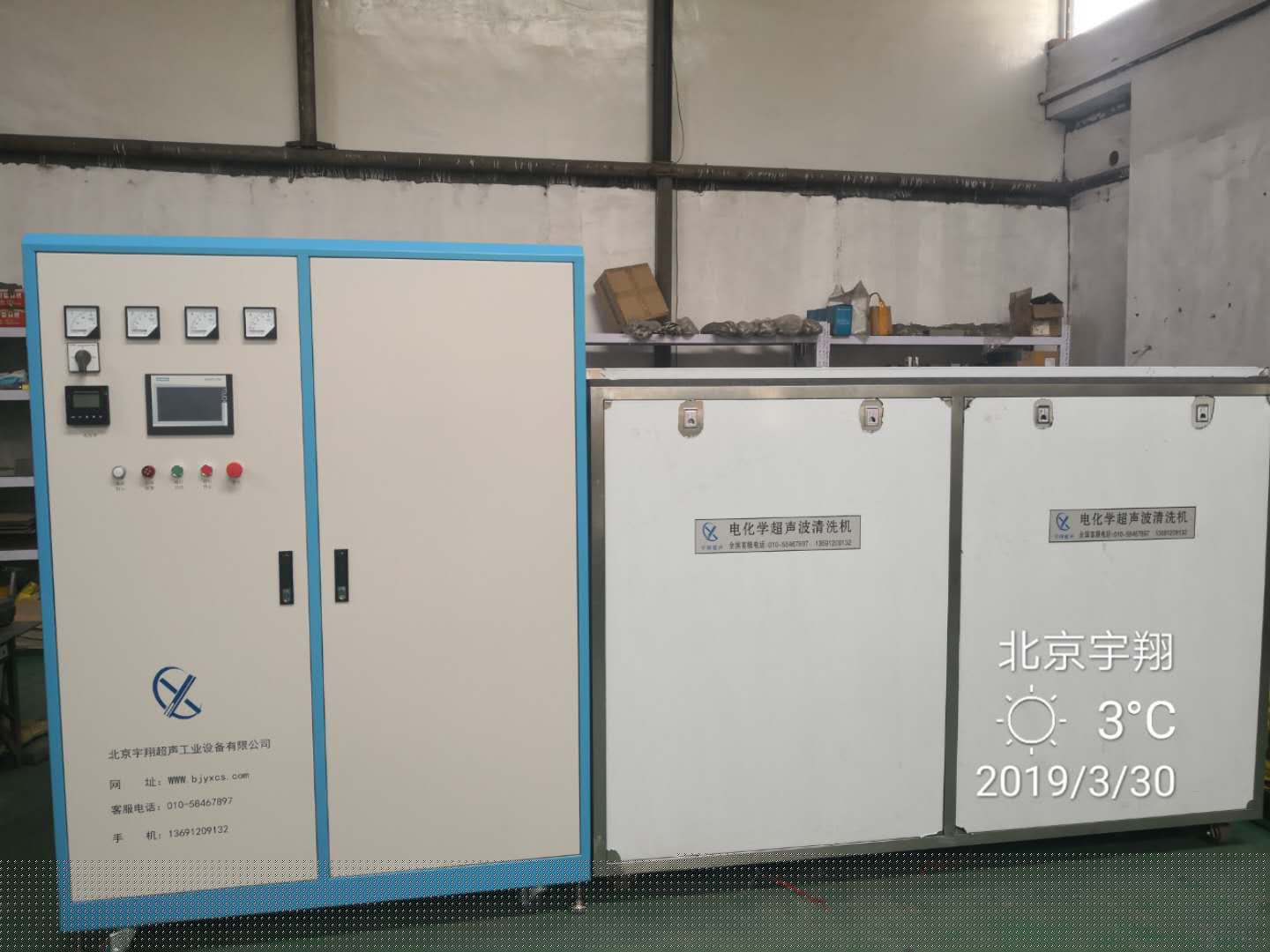

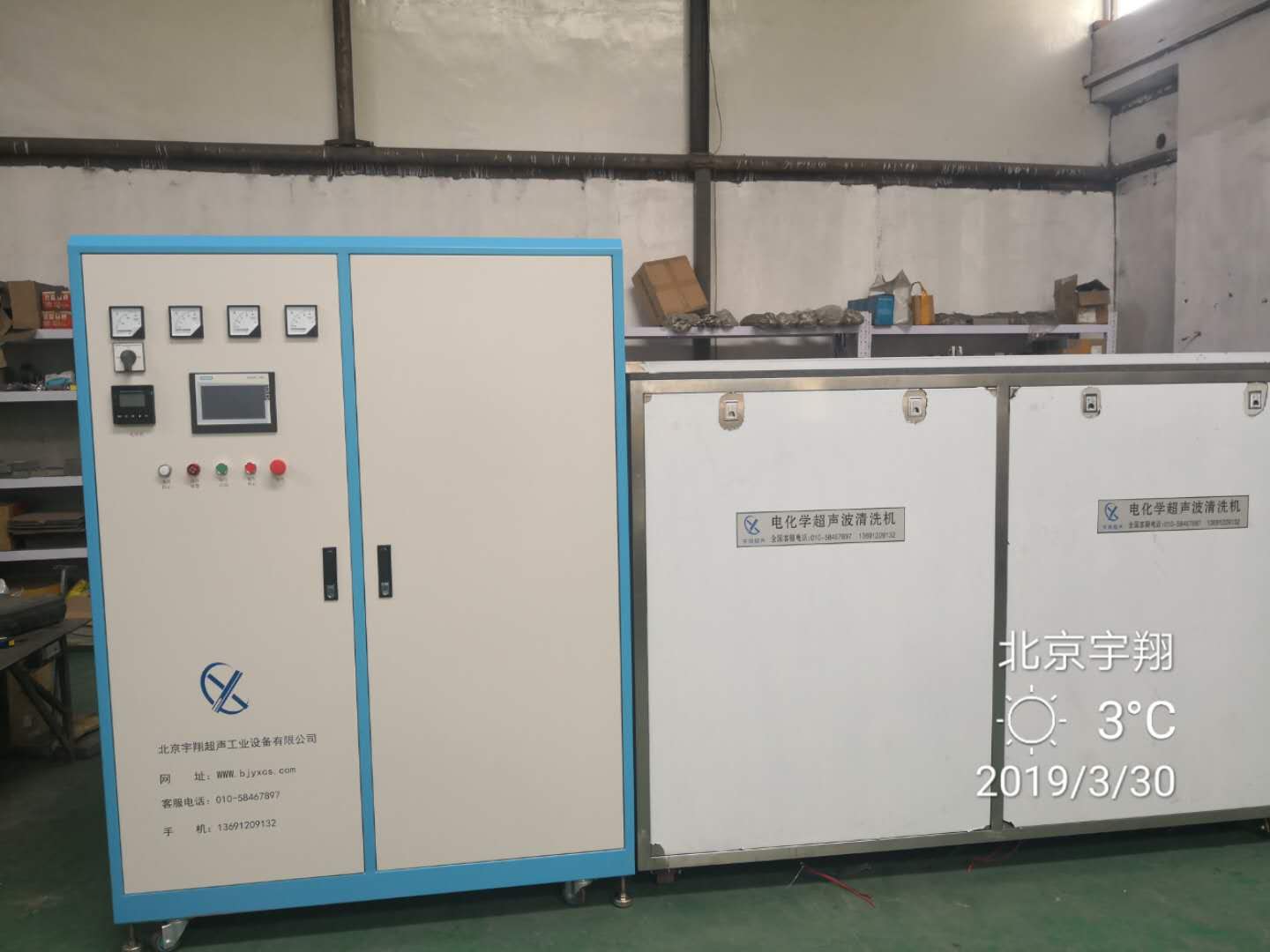

1、设备的控制系统集中布置：独立控制柜，自动PLC、手动模式。手动控制有：总起、总停、超声波控制、加热控制、循环泵控制、有声光故障报警系统、气动门系统、电磁阀进、排水控制系统。

2、设备总功率≤61.6KW 。超声波总功率29KW，加热总功率150KW，辅助设备总功率≤15.2KW。

3、超声波去污槽：

清洗槽内槽尺寸：依据贵公司提供的清洗槽内槽尺寸设计，2000mm*1000mm*1000mm（长*宽*高）。

清洗槽内槽材质：采用优质2.0mmSUS316L不锈钢板，焊接工艺采用氩弧焊焊接接。设备外封板采用1.2mmSUS304L不锈钢封板。

加热系统：加热采用电加热加热系统，加热总功率24KW.每根加热管功率6KW。设计依据（1）超声波清洗水温在45℃，精洗效果最佳；（2）超声波在工作过程中自身会产生热量。

超声波输入电源：220V

超声波总功率：20KW

超声波频率：40KHz、80KHz可调

超声波系统：采用最新投入式震盒工艺，在槽体左侧、右侧、前侧、后侧四侧布置超声波震盒,40KHz、80KHz每个超声波震盒功率1KW。

震盒尺寸：700mm*100mm*100mm（长*宽*高）。

超声波发生器：超声波发生器相应控制一组换能器。

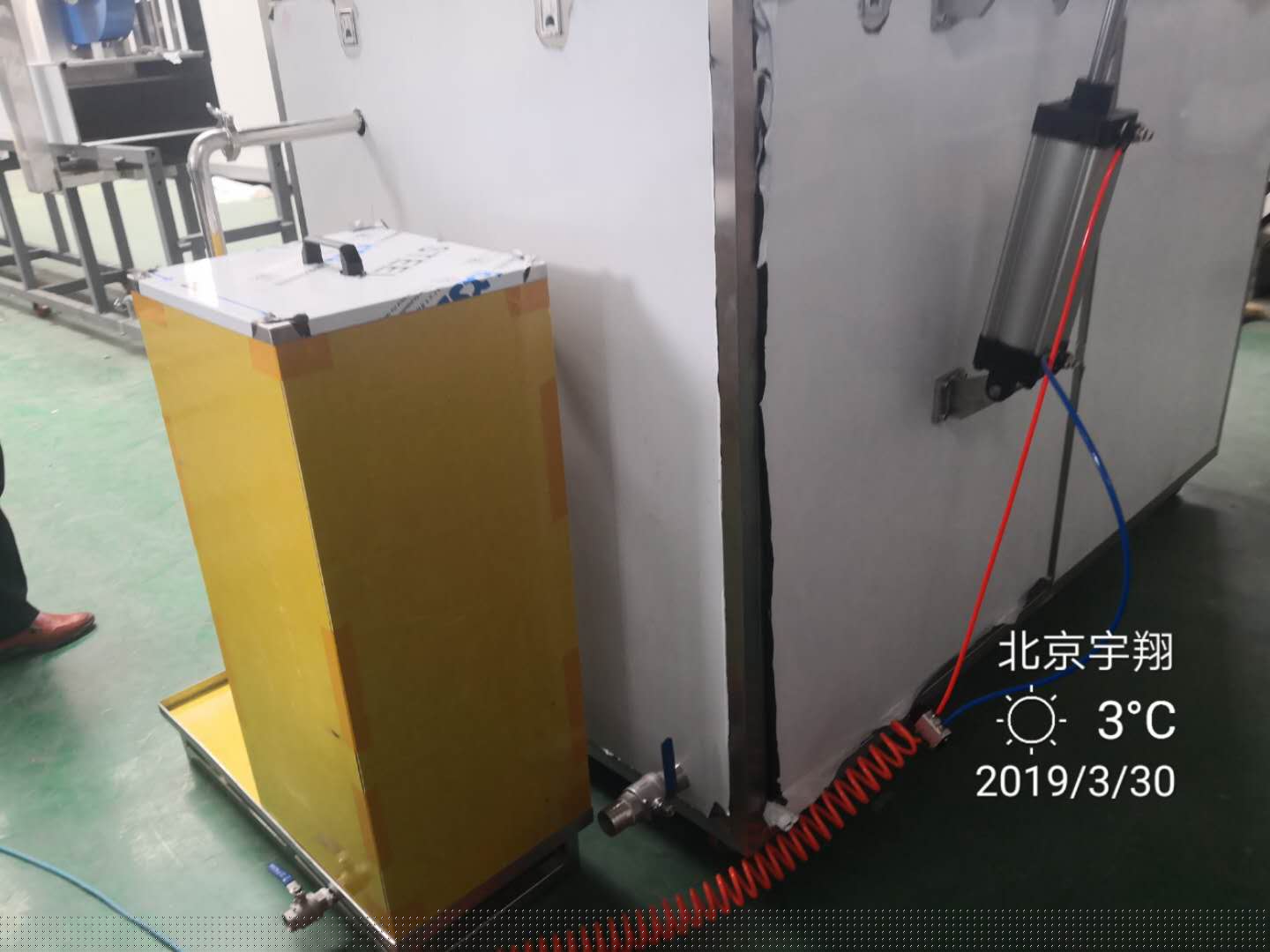

循环过滤系统：主要是有循环泵循环回路组成，并配有过滤器。主要功能是随时保持电解去污液的稳定与清洁，同时电解去污液循环系统还配有电解液缓冲箱，以便于对电解的补充和取样检测，液能够使去污槽内的电解去污液均匀加热。循环泵采用“绝缘防腐”不锈钢离心化工泵。

进、排水系统全部采用自动控制：进水系统，在槽体后部加装1寸的进水管，进水采用电磁阀自动控制，加装模拟量液位控制，在PLC显示屏上显示水位。排水系统，在槽体底部加装2寸的排水管，排水水采用电磁阀自动控制。去污槽配有液位传感器。

设备配件：包含316L不锈钢管件、调平地脚、等其他配件。

绝缘处理：在设备外封板与槽体相连接出，采用绝缘橡胶固定，可以保证达到设备完全绝缘的工艺要求。

其它：电极阴板布置在槽体四周。去污槽加装PH值测试系统、电导率测试系统，所有测试值在操作中控台面板上显示。
