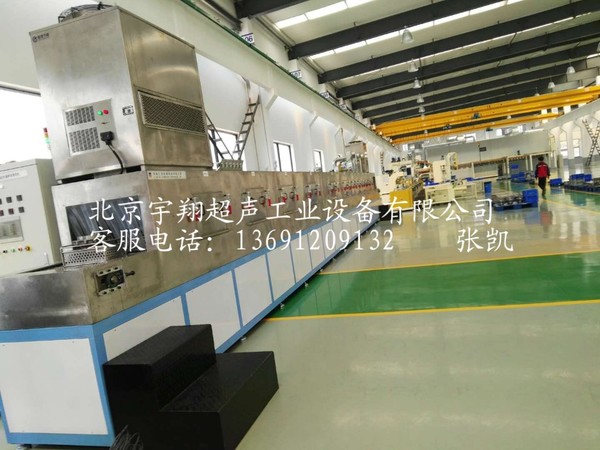

汽车发动机零部件全自动清洗线
品牌: 北京宇翔
型号: EYG-系列
超声波频率: 28KHz
超声波功率: 45KW
加热功率: 50KW
适用范围:: 批量生产等各种待洗件
产品结构: 全自动非标一体化设计
市场价: 0.0
产品详情
产品评论(0)

v 设备总体技术设计依据

通过式履带超声波清洗线,主要是用于将发动机零部件”表面的“残渣”“油污”“灰尘”等污物由超声波发生器发出的高频震荡信号,通过换能器转换成高频机械震荡产生强大的空化、剥落效应,由喷淋粗洗、超声波精洗、喷淋漂洗、烘干、等工序,满足贵公司工艺要求。

清洗规格: 设备设计依据贵公司提供的“规格尺寸”

清洗介质:弱碱性水机清洗剂+市水,清洗温度在45℃-55℃超声波清洗效果最佳。漂洗采用市水漂洗。

一、设备名称、型号、主要参数

1、设备名称:通过式履带超声波清洗线

2、设备型号:EYG-FB-9KW   设备总功率79.65KW

3、清洗工件:发动机零部件

4、清洗效率:10件\h,最大清洗量70\天,

5、传动系统:履带规格600mm宽,总长18米,材质SUS304不锈钢,传动速度0.3M\min,最大承重150KG\米,传动电机0.75KW。

6、加热系统:总功率66KW,水加热21KW,烘干加热45KW。备注:甲方负责。

7、超声系统:超声波总功率9KW,超声波频率28KHz,采用投入式震盒工艺,共3组震盒。

8、喷淋系统:喷淋泵(共3台)总功率2.25KW,一台0.75KW,额定扬程52米,额定流量2立方米,喷嘴采用不锈钢扇形喷嘴,共90只。出水管路采用φ32管路,泵品牌“世纪南方”。

9、风切系统:采用“风刀切水”工艺,共2套,电机0.75KW。总功率1.5KW。

11、最大耗电量15度\h,运行耗电量15度\h。备注:不含加热系统

12、单次最大用水量1立方米。包含:喷淋粗洗0.28立方米、超声波精洗1.07立方米,喷淋漂洗0.28立方米,

13、沉淀槽:1800mmx1500mmx1000mm,容量2.7立方米,设计满足设备2次更换液体量。备注:甲方负责。

14、控制系统:采用PLC控制系统,电器元器件“正泰”,检测开关“上海沪工”。

15、液位控制系统:采用磁翻板液位计。

16、设备主体采用国标100x100方管,设备外封板采用A3冷板喷塑,色卡“双方协商”。

17、客户现场:


二、设计原则、清洗工艺(工作流程描述)

设计原则:技术先进、配置合理、操作简单、方便维护、外形美观大气、符合人机工程。

清洗工艺:(1)人工上料2)喷淋粗洗2)超声波3)喷淋漂洗4)风刀切

5)喷淋漂洗6)风刀切水  5)热风烘干6)人工下料

三、设备整机设计尺寸、设备规格及功能

设计尺寸:设备整机外形尺寸7800mmX1800mmX1800mm(长*宽*高);设备整机占地空间≈

        10000mmX2500mmX2500mm(长*宽*高);设备整机占地空间包含:检修空间、人行安

         全通道,紧急物料安置空间、紧急逃生通道及安全出口等。

设备控制系统:设备控制系统设计采用集成控制系统,独立控制柜,强、弱电分离,自动PLC

         模式、手动模式二种控制模式,含有声光报警系统。

       设备电源:设备总输入电源380V,50Hz三相五线制。设备总功率81KW

  设备主要组成:传送系统、超声波系统、风切系统、烘干系统、上、下料系统、控制柜、控制系统等组成

四、超声波原理

   超声波清洗原理是由超声波发生器发出的高频振荡信号,通过  换能器转换成高频机械振荡而传播到介质——溶液中,超声波在清洗液中疏密相间地向前辐射,使液体流动而产生数以万计的直径为50——500μm的微小气泡,存在于液体中的微小气泡在声场的作用下振动。这些气泡在超声波纵向传播的负压区形成、生长,而在正压区,当声压达到一定值时,气泡迅速增大,然后豁然闭合。并在气泡闭合时产生冲击波,在其周围产生上千个大气压,破坏不溶性污物而使他们分散于清洗液中,当团体粒子被油污裹着而黏附在清洗件表面,油被乳化,固体粒子脱离,从而达到清洗件净化和灭菌的目的。

逆变技术:超声波发生器主要功率元气件采用日本进口元器件,功率转换技术采用最新一代垫变技术,是当今最先进,最流行的电源技术,具有体积小、重量轻、转换效率高(可达95%)、质量好、寿命长、节能降耗等优点。

频率跟踪技术超声波发生器的输出频率与换能器频率不匹配时,不仅影响清洗效果;而且当偏差较大甚至损坏设备。为此,我们采用频率跟踪技术,改变这一弊端。确保清洗质量,大大延长使用寿命。

频率扫描技术:使用此技术,使所有超声波换能器均能有效工作在共振点,使其负荷均衡,避免由于换能器个体差异而导致部分换能器始终满负荷工作而造成疲劳,从而先行损坏。

换能器配置:换能器采用高Q值输出技术,具有功率大,电声转换率高,性能稳定可靠等优点。特殊粘接工艺,超声强劲,支持长时间高强度作业。
